VHF UHF Preamplifikatörler

Preamplifikatörlerle ilgili yazılar  eklenecektir.


EME Meteor scatter ve Sporadik E yolu ile VHF de haberleşme yaparken antenden alıcıya gelen sinyallerin daha iyi algılanması için ortalama
10-25 dB arasında yükseltme yapabilen preamplifikatörler kullanılır.

1990 yılından itibaren çeşitli preamplifikatörler yapıp anten alış hattında kullandım.
Zaman içerisinde kullanılan Transistörler gelişme göstererek çok daha yüksek kazanç ve
daha düşük gürültü üreten yapılara ulaştı.

2017 yılından sonra PGA103 Transistörle tanıştım, yüksek kazanç ve düşük gürültü üretmesi nedeniyle amatör Telsizcilerin tercih ettiği ucuz parça oldu.
Ufak plaket üzerine monte edilebilen birkaç smd parça ile yüksek kazanç elde edebilmek mümkün oldu.

Tnx to: F1JKY

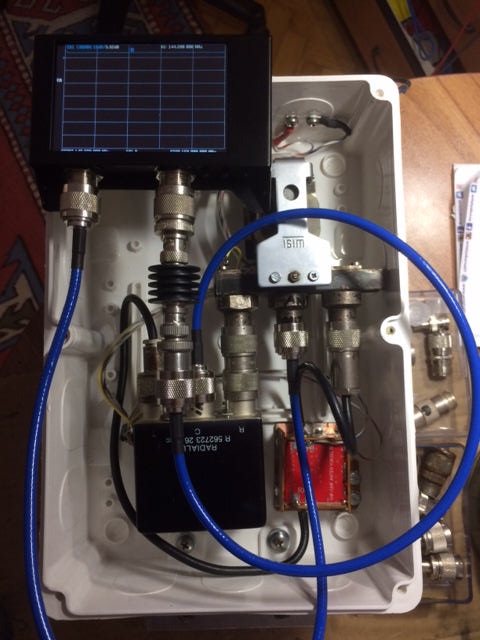

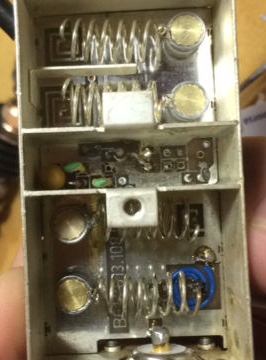

Halen; EME haverleşmesinde PGA103 kullanıyorum. Elimde olan preamplifikatörün giriş ve çıkışında bulunan
toplam 4 adet helikal filtre sayesinde giriş ve çıkışı band genişliğini istediğim aralıkta
ayarlama imkanı olabiliyor.

Eski 10dB VHF Preamplinin PGA 103 ile yenilenmesi:

Sayfada yayınladığım modifikasyonda devredeki MRF904 Mosfet tr yerine PGA103 le çalıştıracak şekilde TR nin klasik montaj şekline uygun yan parçalarla birleştirip,
VNA analizörde kazancın maximum olduğu yerde sabitledim.

PGA103 hiç band filtresi kullanılmadan 25 dB kazanç ve 0.5 dB  gürültü üreten
mükemmel pir devredir
Ancak band aralığında çalıştırabilmek için kullanılan  Endüktif ve kapasitif parçalar bir miktar kayba uğratır.
Band filtresi kullanmadan çalıştırdığımızda ise 1.2GHz ye kadar oldukça yüksek kazançla kuvvetlenen bir çok sinyal; Örneğin: UKW FM radyo yayınları preampliden kolayca geçerek kuvvetlenip alıcıya kadar ulaşıp
intermodülasyona sebep olabilmektedir .
Bunun neticesinde dinlediğiniz frekansta  olmayan ,
UKW de yayın yapan radyoların işaretlerini duyabilirsiniz.
Bazen de çok kuvvetli yakın frekanslardaki işaretler
devrenin besleme voltajına kadar yükselip satüre olabilmektedir.

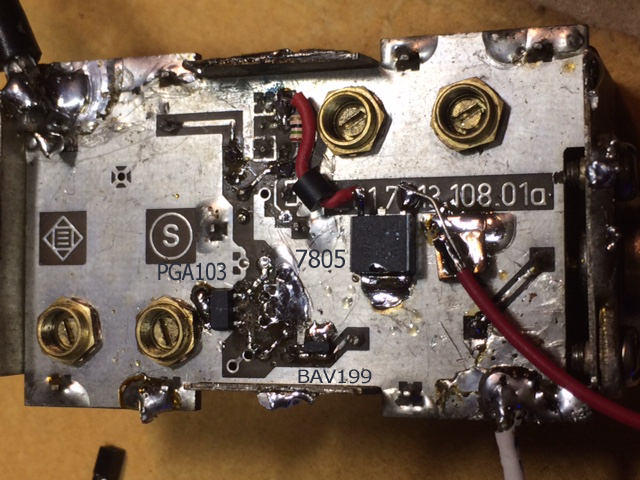

Üstte eski Preamplinin içinden TR söküldükten sonra sadece işe yarayacak parçalar devre üzerinde bırakılıp  PGA103 uygun noktaya lehimlenerek modifikasyon yapılmıştır.
PGA103 için 5V Regülatör +V  üzerine direnç görünümlü RFC şok bobin ve preamp giriş noktasına BAV199 çift yönlü diyot eklendi.

Preamplifikatör hiç filtre kullanmadan 25 dB Kazanç sağlıyor

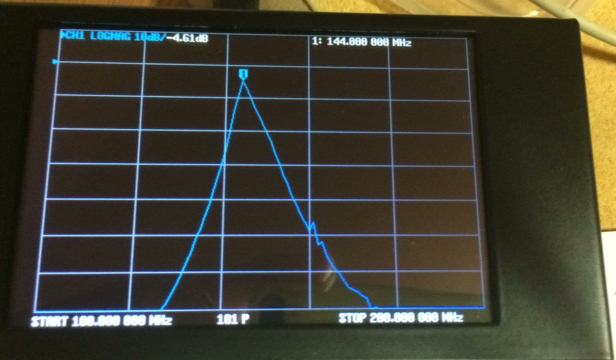

Filtrelenmiş  144 MHz de nihai kazanç 20 db  ..
Eğrinin ilk başlangıcı 125 MHz bitiş noktası 175 MHz.

UKW FM Radyo yayınları preampliden geçmiyor çünki Band filtresi istenmeyen işaretleri
60 dB den daha fazla zayıflatıyor

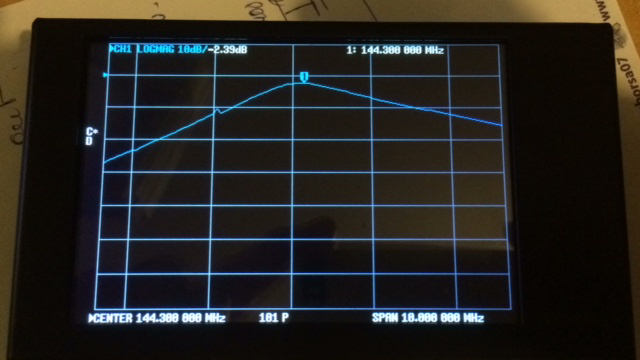

144 MHz 20 dB de filtrelenmiş kazanç.
