VHF – UHF 50 Ohm Combiner, Birleştiriciler



KOAKS KABLO KOMBAYNIR, BİRLEŞTİRİCİ
İki adet sırt sırta 145.00 MHz Yagi Anteni en kısa mesafede birleştirme yapmak istersek:

( Lamda 300000/145.000 MHz)= 207 cm. ( Tam dalga boyu)
Lamdax 3/4 x 0.66 Velo = Lamda 207 x 3 = 621 / 4 = 155.25 x 0.66 = 102.5 cm. RG 59 veya RG11 Kablo gerekir.
A=B Yani her iki kol 102.5 cm. dir.
Bu uzunluk birleştirme noktasına kadar olan bir antene giden kablodur, diğer antenin radiatörüne kadar yine aynı boyda kabloyu kullandığımız takdirde,
iki Radiatör arasında yaklaşık iki metrelik kablo oluşacaktır ki,
bu uzunluk iki antenin sırt sırta birleştirilerek iki yönlü ve kazançlı olarak ışımasını sağlar.
İki kablonun birleştiği noktaya ise 50 Ohm luk istasyonumuza kadar gidecek olan ve istediğiniz boydaki kablo bağlanacaktır.
Bu birleştirme üçlü T konnektör veya lehimleme yoluyle yapılabilir, yeterki içine su girmesin.
Eğer Daha uzun mesafeli Kablo splitter gerekiyorsa bu takdirde 1/4, 3/4, 5/4, 7/4, 9/4, 11/4, 13/4 giderek artan katlarla hesaplama yapabiliriz.

Burada dikkat edilecek husus Kabloların iç zolasyonunda kullanılan Polietilen veya foam dolgunun iç velositesidir.
Tekrar hatırlatırım; Polietilen kablo 0.66 Velo. Foam ise 0.80 Velo.dur..Çarpan olarak buna dikkat ediniz.

Alt alta ya da Yanyana Yagi antenleri Stack ederek kullanmak ve kazanç sağlamak isterseniz,
2 Metre bandında iki anten arasındaki mesafe 3 M den az olmamalı, 350 cm mesafe en idealidir.
Her Anten kendi Pattern alanında çalışır ve birbirinden verim çalmaz.

Ters yönlere bakan,  Sırt sırta Monte edilen Yagilerde mesafe sorun değildir.

3 M. den yakın stack edilip kurulan Yagi (Yatay veya Dikey ) Antenlerde mutlaka verimde düşme olur, ancak bunu dinleyerek tesbit etmek zordur.



Aluminyum kutu Profil 50 Ohm  Birleştirici

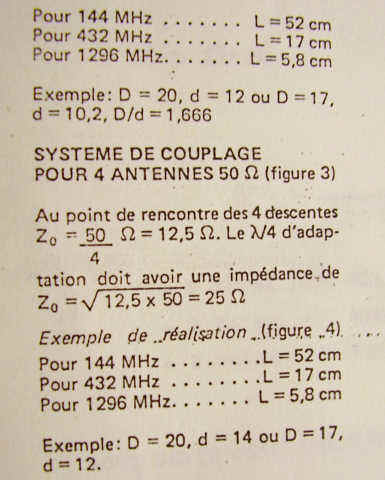

Birleştirici şeması.(Radio REF)


Radio REF

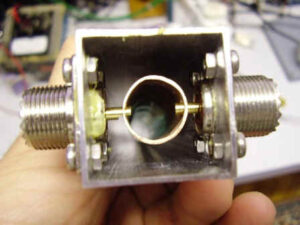

EME aydan yansıtmada kullandığım antenlerimi birleştirdiğim Kombaynır iç yapısı
Dışı Aluminyum  kare profil, içi bakır soğutma borusu.

Combiner ya da Splitterler : Orta kısımları bakır veya tercihan gümüş kaplı iç iletken ve
dış kısmı yine bakır veya aluminyumdan yapılabilir.

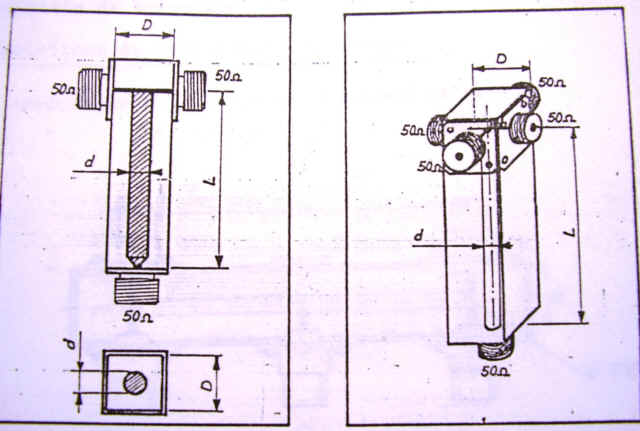

Dış kutu ile iç iletken çapları arasındaki bağıntıya dikkat.
Yukardaki resimde yapmış olduğum  birleştirici görülmektedir.

ZS6jON  un yaptığı 4  yollu kombiner.

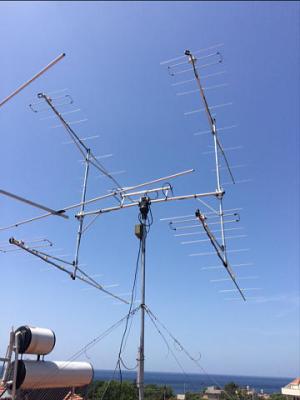

Rotorun hemen üzerinde yatay kablo bağlı parça 4 yollu Combiner

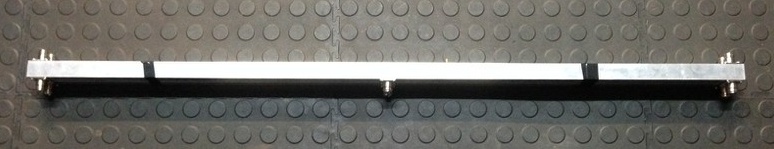

EME AYDAN YANSITMA , MS ve ES haberleşmede kullandığım 4×9 Elemanlı Long yagiyi birleştirdiğim Home Made kombaynır.
http://dg7ybn.de/Splitters/coax_online_calc.htm

EME: Aydan yansıtma  ile yapılan haberleşme
Combiner: Aynı empedanslı antenleri birleştirmede kullanılan pasif ara parçalar.
Spliter: Ayırıcı

TA1D , Kadri
