Foto Voltaik Solar Panel Bağlantıları

Solar Güneş Panel seri bağlantısında aynı model ve güçte solar paneller seri  bağlanabilir.
Farklı güç ve modelde üretilmiş solar güneş paneli kullanılmamalı.
Örnek şekildeki 12 Volt 5 Amper solar Güneş panelleri Seri bağlantıda
Akım sabit 5 Amper, Voltaj ise 24 Volt olur. (12v + 12v=24v)
Farklı amperde solar paneller seri bağlanırsa en düşük akım üreten solar panelin gücü kadar Amper üretilir.

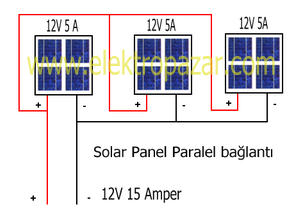

Paralel Solar Güneş panel bağlantısında mümkün olduğunca aynı model ve
güçte Solar paneller kullanılmalıdır.

Ancak farklı güçlerde paneller de paralel bağlanabilir
Farklı güçlerde ve marka modellerde ancak aynı nominal voltajda paralel panel kullanımında; Çoğunluk birbirine uymayan panellerin Artı + çıkışlarında Schottky Diyot kullanılmalıdır.
Kullanılan Diyot Akım gücü Solar panelin Akım gücünün 2 katı olmadır.
Aksi takdirde diyot ısınır ve kayıp oluşur.
Diyot akımlarının arttırmak için, Örnek: 5 Amper bir Solar panel için 3 adet 2-3 Amper diyot Paralel bağlanabilir.
Çıkışı ise Solar şarj Regülatöründeki ortak noktaya paralel bağlanabilir.
Diyot kullanımınız solar paneller arasındaki uyumsuzluğu ve etkileşimi ortadan kaldırmaya yöneliktir, ayrıca geri voltaj kaçmasını önler.


Solar Güneş panellerinin çoklu panel bağlantılarında solar panellerin üzerinde mevcut olan hazır kablolarını seri ve paralel sitemde konnektörler ile bağlayarak,

kolay ve güvenilir elektrik iletimi sağlayabilirsiniz. Solar panellerin bağlantı kutularından çıkan kabloların uçlarındaki solarpanel bağlantı konnektörleri, dişi ve erkek tip özellikte olduğundan

yanlış kutuplama ters polarizasyon hatasına düşülmez.
Solar panel, Güneş panellerinizi uygun konnektörler seçilerek, seri ve paralel bağlantı ile tekli kabloya indirgeyebilirsiniz.Bu işlemi yaparken uygun dişi erkek bağlantılara dikkat ediniz.
Panellerden toplanarak Solar şarjör ve Akülere inen kablonuzun çapı,
Panellerin akımlarının toplamına uygun çapta olmasına dikkat ediniz.

Paneller de Aküler gibi  Akım ve Voltaj yükseltmeler de seri-Paralel ve karışık bağlanabilir

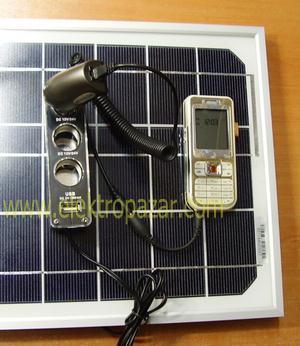

Solar Panelden CEP Telefonu şarjı

10 Wat 12 Volt nominal ve açık Voltajı 18 Volt olan solar panellerle, Çakmak çıkışlı sistemle doğrudan Şarj kontrol cihazı olmadan  Cep Telefonu şarjı yapabilirsiniz…

10 watt veya 20 Watt Solarpanel e bağlanan Çakmak çıkışlı oto Cep telefonu şarjörleri,
geniş giriş voltajı aralığına sahip olduklarından (12-24 Volt) doğrudan Cep telefonu şarjına uygundur.
Tek veya çoklu cep telefonu oto çakmak şarjörleri 24 volta kadar giriş voltajında çalışabilmektedir ve çıkışları sabit kalmaktadır, yani cep telefonunuzun orijinal oto çakmak girişli şarjörü ile ufak bir Solarpanel den tek ya da çoklu telefon şarjı mümkündür.
Ayrıca 5 Volta kadar (500 ma) USB için 5 Volt alınabilmektedir.
Çoklu çıkışların içinde 5 Volt için uygun Elektronik devre bulunmaktadır.

Çoklu çakmak girişi doğrudan solar panel terminaline bağlanarak, solarpanelin ürettiği 12 volt ve üzeri enerjiyi doğrudan kullandığınız       orijinal CEP Telefonu oto şarj cihazına aktarabilmektedir.
10 Watt 12 volt Solarpanel ile isterseniz Cep telefonunuzun orijinal oto şarj cihazını da doğrudan Solar panel terminal çıkışına bağlayabilirsiniz.
10 Watt 12 Volt Nominal Solarpanel Güneşe dik baktığı anlarda ortalama
550 mA üretebilir.10 watt Solarpanel ile tek Cep telefonu şarjı mümkündür 20 watt Solar panel ile 2 ve 3 adet ceptelefonu aynı anda güneşi doğrudan görecek şekilde konumlandırıldığında
şarj yapılabilir.

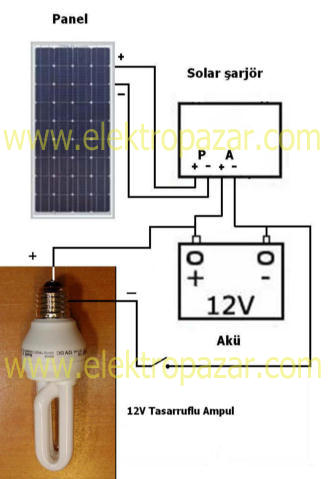

12 V Tasarruflu Ampul Bağlantısı

Solar panel kurulumlarında panel şarj cihazı ve Akü çıkışlarına bağlı yükleri besleyen + kablolara uygun Amper de Sigorta bağlayınız.
