144 ve 50 MHz LFA Yagi Antenler

VHF bandında 144 ve 50 MHz  frekanslarında çalışan  bir çok anten yapıp kullandım.
Son dönemlerde daha kısa Boom ölçüsü ile daha uzun yagilerle benzer kazançları elde ettiğini düşündüğüm.
ve çatıda yer azlığı  ve EME de Yükseklik açısı verdiğim de Yagilerin arka tarafı direk gergi tellerine takılmasın diye LFA Yagileri tercihettim.

VHF 144 MHz 9 Elemen LFA Long Yagi

Son yaptığım VHF yagiler  4 adet 9 EL LFA  ve144 MHz frekansına rezonanslı.
Anten Aluminyumlarını genellikle Özen Aluminyum temperli ısıl işlem yapılmış  ürünlerinden aldım, daha sert düz yüzeyli Düraluminyum hissi veren yapısı nedeniyle tercih ettim,
ancak  farklı ürünler de kullandım.
Resimdeki Yagi LFA 9 Elemen  14.2 dBi , net 12 dB kazanclı yapıdadır.
İngiliz Amatör telsizci ve anten üreticisi G0KSC Justin tarafından ölçülendirilmiştir

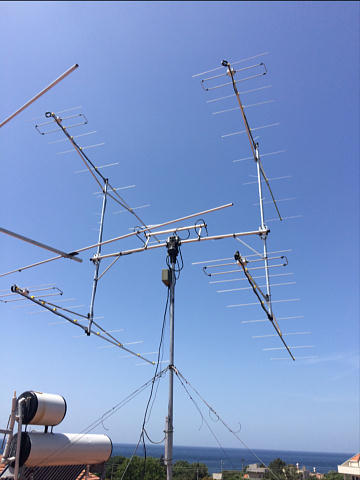

Halen EME Aydan yansıtmada bu antenlerden 4 adet stak edilmiş olarak kullanıyorum.
Aluminyumlar temperlenmiş aluminyum Hidrolik kelepçe ile elemenlar boom üzerine tutturulmuştur.
Kablo ve kapalı dipol bağlantısı  Mutlusan
Elektrik (IP40 Buat) kutu içinde yağmur ve dış etkenlere karşı korumalıdır.
Anten monte edildikten sonra yerden iki metre yükseklite baktığı tarafta duvar ve metal olmayacak yönlü olarak SWR ayarı SWR metre veya Anten analizörü ile 1:1 olacak şekilde ayarlanır.

Çatıda SWR de fazla bir fark olmadan direğe bağlayabilirsiniz. yi ne de Anten direğine bağladıktan sonra ince ayar için SWR kontrol edilmelidir.

4 adet Long Yagi anten yaklaşık 18 dB net kazanç sağlıyor. Boom araları 3 metre.
Rotor Vinçle yükselen iç içe geçen kalın  65mm/55mm Aluminyum borulara oturtulmuştur.
Çelik Gergi telleri  Ayın en yüksek olduğu 70 derecelerdeki Anten pozisyonuna göre bağlanmıştır.
Ancak bazı noktalarda reflektörler dokunabiliyor. (Çatıdaki imkanlar buna izin verdi)
İzolatör kelepçeler : (Hidrovat)Hidrolik sarı kelepçe , 10 mm Delik çaplı

Ölçüler: LFA G0KSC Justin WEB de Görülebilir
Tnx Justin




50 MHz LFA 5 Eleman Yagi

Net 8 dB kazanç ,, (10.5dBi izotropik antene göre)
50 MHz 6 metre Bandında farklı anten dizaynlarını denedikten sonra  LFA  anten monte ettim.Ölçüler  G0KSC nin sayfasında halen görülebilir.

Aluminyum çaplarına ve ölçülere sadık kalınmak şartıyle kullanışlı ve az gürültülü bir antendir.

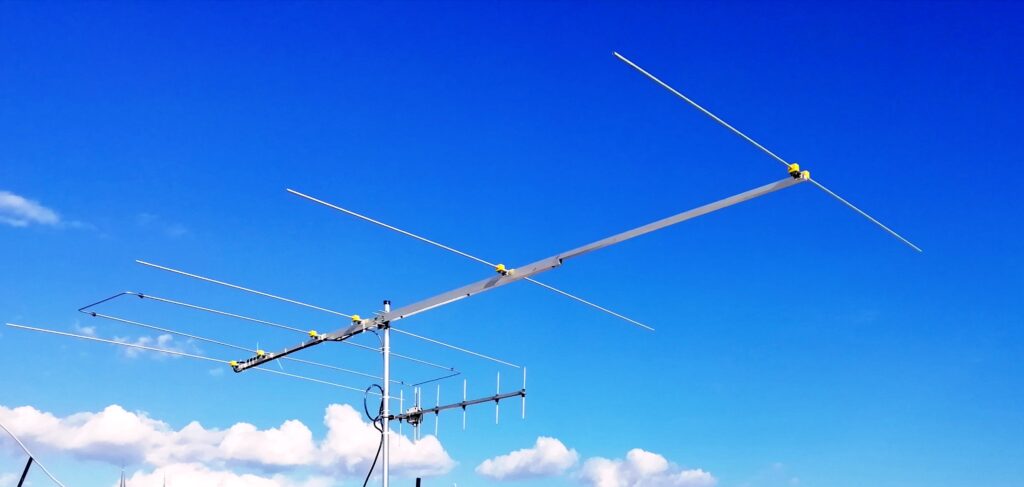

Antalyada kullandığım anten; 5 Elemanlı LFA long yagi 8 dB net kazanç sağlıyor.

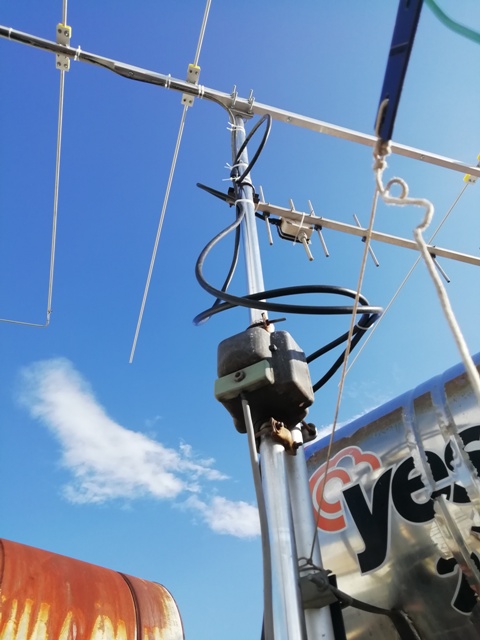

Rotorlu her yöne dönebilen anten direğine bağlı.

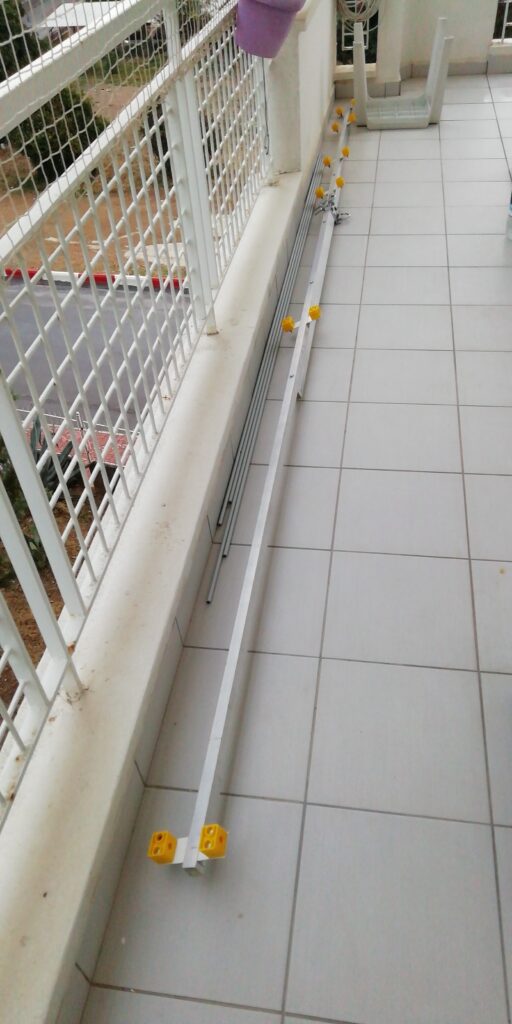

Boom 420cm 25×25 kare profil
Boom a paralel alt kare profil destek  180 cm.
(6 Metrelik yekpare Profil)

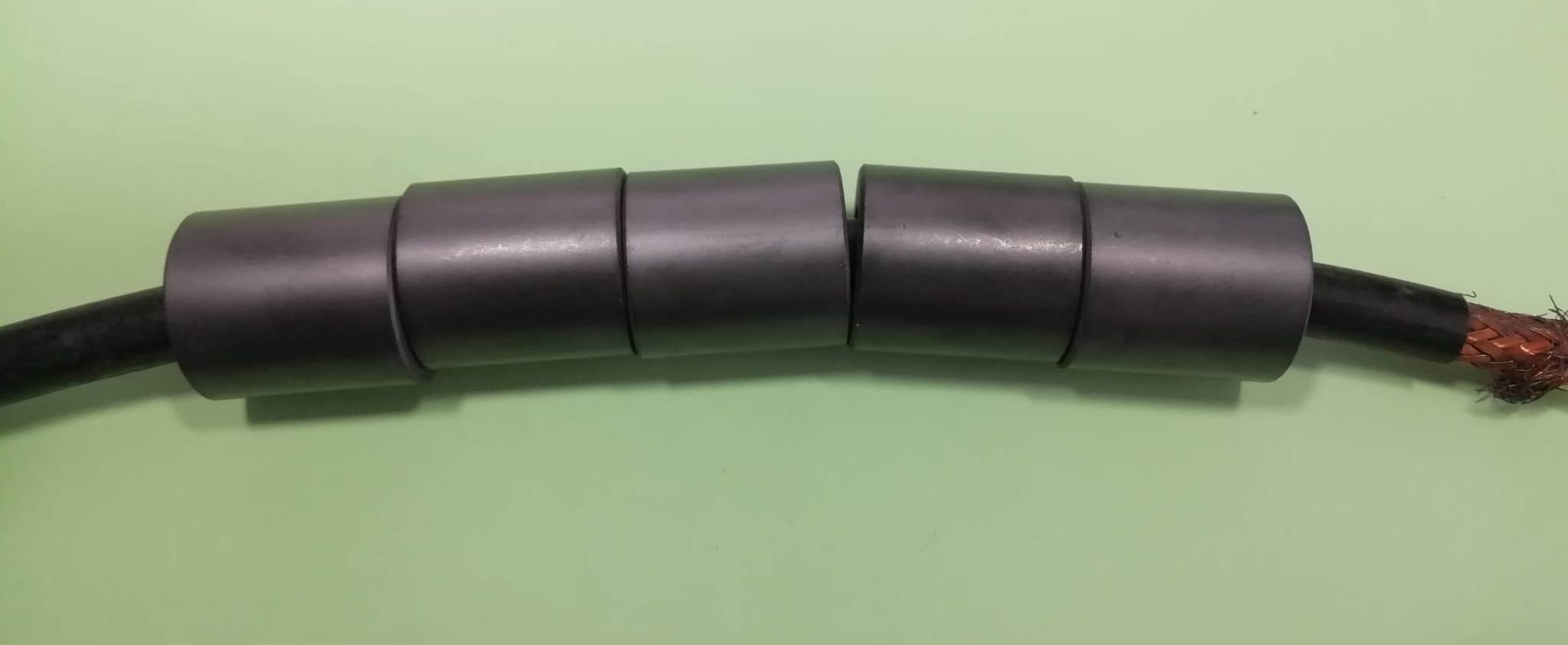

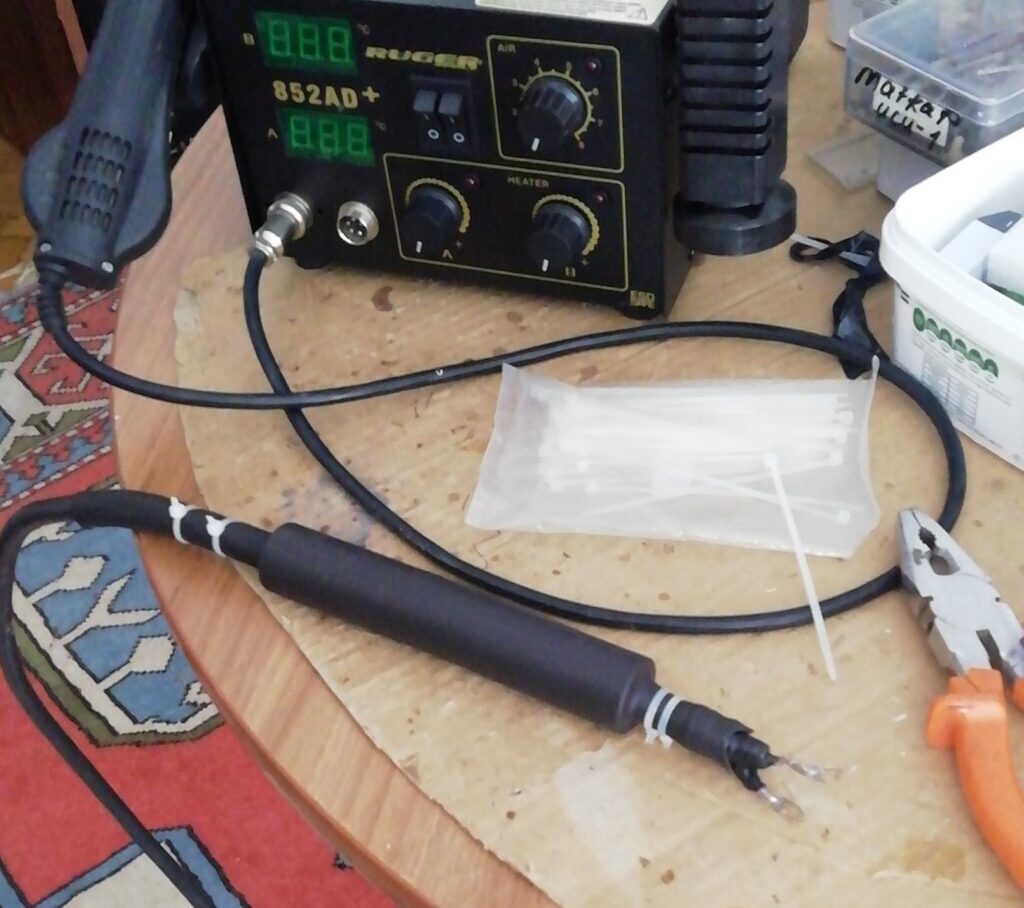

Elemanlar 10mm çap Kapalı dipol 13 mm çap, içeri giren U köşeler 10mm çap. Dipolun bağlandığı Koax RG213 Dipol e bağlandığı noktada 5 adet yuvarlak toroidin içinden geçerek bağlanıyor, toroidleri geniş daralan ısı makaronu ile kaplayın yerlerini sabitlemek için ısıtıp daraltın.
Toroid bulamazsanız, 4 Tur 10 cm iç çapında RG213 Kabloyu bobin yaparak dipole en yakın noktadan bağlayın. Bobin ve Toroidler  Dipole ulaşan RF enerjisinin kablo üzerinden geri gelerek yayın yapmasını engellemek, Anten patternini bozmamak, ve enerjinin çoğunu ön tarafa yönlendirmek için kullanılan bir yöntemdir.



Ancak toroidler ağır olduğundan antenin orta yer terazisini biraz bozabilir, bu yüzden anteni monte ettikten , kablo ve Toroidleri bağladıktan sonra  henüz direğe takmadan, yerde elinizle terazi gibi ağırlık orta noktasınız bulun ve dikey direk bağlantısının kelepçesini o noktaya vidalayın. Bu işlem için 3mm et kalınlığında 10×10 cm Aluminyum plaka işinizi görür.

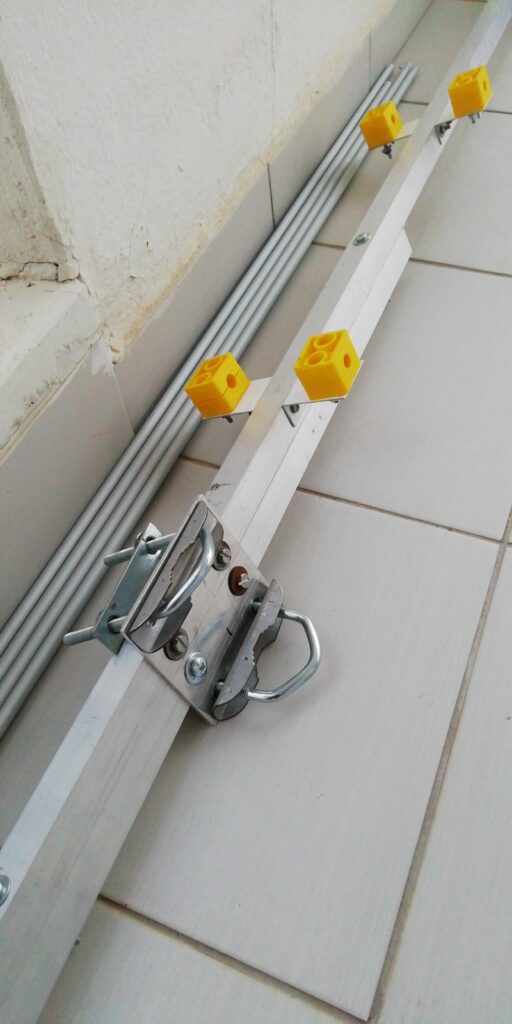

Elemenlar ikişer adet Hidrolik kelepçe ile sabitlenmiştir.
L Aluminyum dışa doğru 5-6 cm boom bağlantı tarafında 3 cm Profiller kullanılarak boom dan daha uzağa


kelepçeler yerleştirip, Uzun elemanların daha güçlü bağlanmasını sağladım.
Tek izolatörle de bağlanıyor gibi görünse de, 3 metre boyundaki reflektör ve direktörlerin ,
boom dan yana doğru daha uzakta iki adet izolatöre oturtulması sağlamlık sağladı..

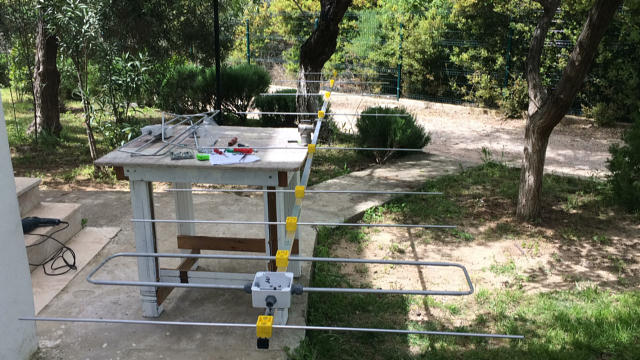

Anten yerden iki metre yükseklite ilk test ve SWR ayarları yapılır.
Kapalı dipolun uç kıısmlarındaki Trombon U parçalar ileri geri ayarlanır SWR en düşük noktada Bilezik kelepçeler sıkılır ve sabitlenir.

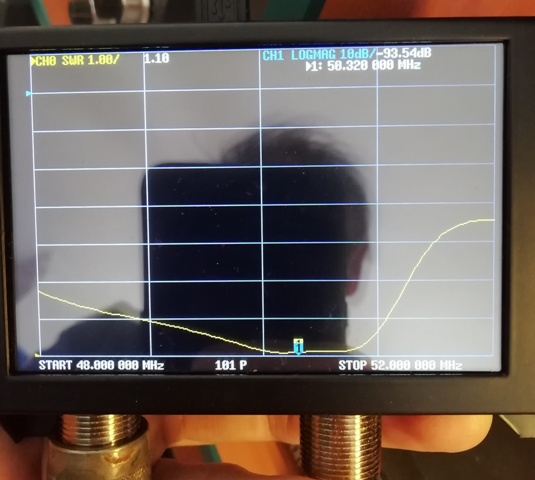

VNA Analizörde antenin ayarları bittikten sonraki Band eğrisi;
50.000 MHz den 50.800 MHz ye kadar 1:1 olduğu görülüyor.
Yukarda görülen 50 MHz antenin SWR eğrisidir.

Anten ölçüleri link: G0KSC JUstin

TNX to Justin

   Dipollerin uç kısımlarını bükmek içinBoru bükme aparatı

Genellikle soğutmacıların bakır boru bükmede kullandığı bir alettir.

Sarı renkli hidrolik kelepçeler:  HIDROVAT

BOOM  Dikey direk bağlantıları TV çanak kelepçesidir
