1 Aralık 2024

1/6 Balunlu Multi Band Antenler

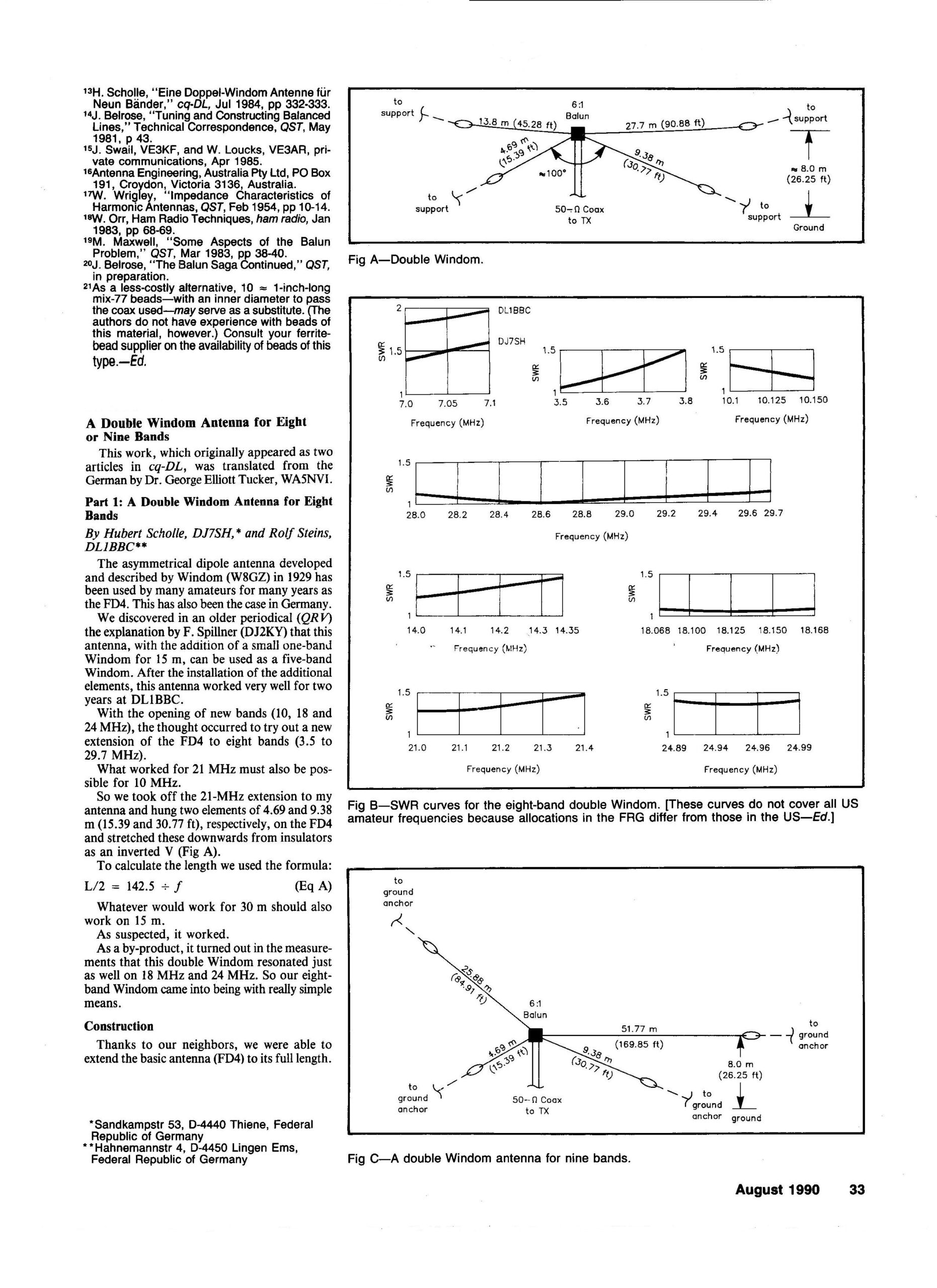

August 1990 QST  – Ağustos 1990 QST  dergisinden alınmıştır.
1/6 Balun ile yapılan multi band HF anten.
Bir zamanlar Anten Tüner kullanmadan en iyi SWR yi alabilmek için yapılan çalışmaların anlatıldığı yazı:

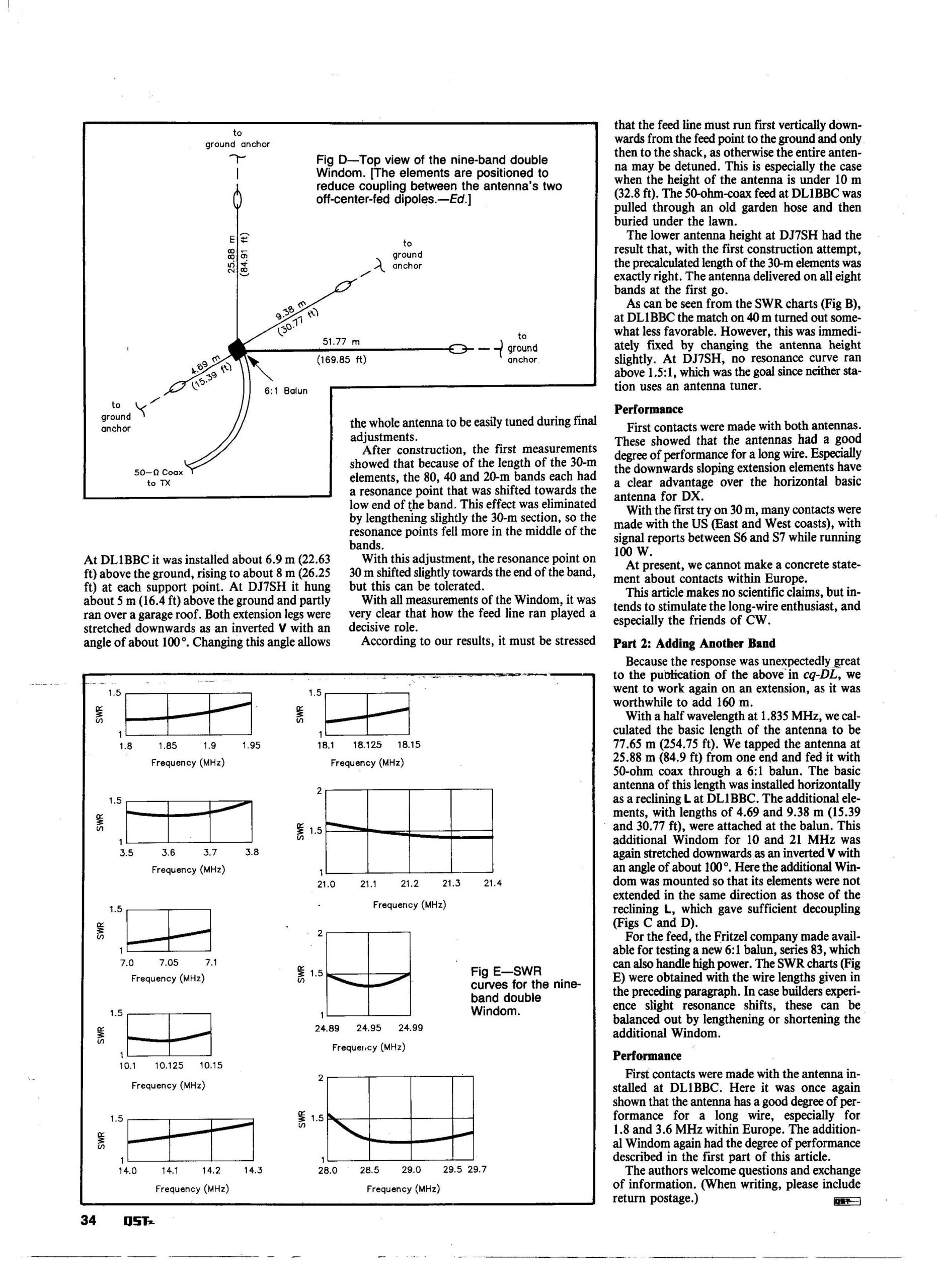

Yazıda farklı yönlerde, açılarda ve yüksekliklerde  gerilmiş 4 adet kol ile elde edilen Multi Band HF anten SWR değerleri eğri şekilleriyle anlatılmıştır.
HF bandlarda  1:1.5 SWR nin altında  kalan değerler alınmıştır.

1929 yılında Windom W8GZ tarafından tanımlanan Windom Asimetrik Dipol anten modeli, uzun yıllar birçok amatör tarafında FD4 Anten adıyle kullanılmış ve halen kullanılmaktadır.

Bu yazıda iki ayrı Alman Amatörün  deneysel çalışmaları  konu edilmiştir.
Yazı; Alman CQ-DL dergisinden QST ye WA5NVI tarafından tercüme edilmiştir.

Yapılan çalışmalarda, Long Wire tek telli  antenlere göre performansın daha iyi olduğu görülmüştür. Antende 1/6 Balun Kullanılmıştır.
Fritzel Alman Anten parçaları üreten firma halen 1/6 Balun satmaktadır.
Sarılış şekilleri internette görülebilir.

Anten kolarının gerilme açıları anten performansına etkilidir.
Yere 8 m yükseklikte yatay veya  tek bir direk etrafında inverted ters V şeklinde de kurulabilir. en kolayı da budur.
Ters V kurulumda yayın yataya göre daha ileri noktalarda iyonosfere çarpacağından ulaştığı noktalarda daha uzun mesafeli olur.
HF antenlerde Vertikal yayın daha uzağa ulaşmanızı sağlar, ancak;  alıcıda statik gürültü artar dinleme zorlaşır. Çünki: Statik gürültünün polarizasyonu genellikle vertikaldir.
Ters V anten kurulumu Dipole göre daha kullanışlı diyebiliriz.

Yazıda 3 ayrı anten kurulum ve uzunluk şekli anlatılmıştır.

Türkçe özet tercümesi eklenecektir.


TNX to :  DJ7SH, DL1BBC, DJ2KY, W8GZ, WA5NVI and  AUGUST 1990 QST

TA1D Kadri
