Qatar QO100 Amatör uydusuna ulaşmak için Uplink 2.4 GHz ve Downlink 10 GHz Frekansları kullanılmaktadır.
2.4 GHz frekansına Amatör cihazlarımızla ulaşabilmek için UpConverter adını verdiğimiz ara devreleri kullanmamız gerekir.
Çoğunlukla 433 MHz ve 144 MHz Frekansları, LO Lokal osilatör ile birleştirerek veya farkını alarak, 2400 MHz elde edecek mikser devreleri kullanılır.
TA Amatör telsizcilerinden, QO100 Uydusuna ulaşabilen birkaç kişinin daha önce gerçekleştirdiği bazı mikser devrelerinden yola çıkılarak, ucuz ve ilgi duyan kişilerin kolayca yapabileceği veya temin edebileceği devreleri neden gerçekleştirmedik sorusundan yola çıkılarak, TA 777 QO100 Up converterini oluşturmaya karar verildi.
Bu devrelerin birbirine benzeyen yapıları zaten internette bolca yayınlanmıştı. Ufak farklılıklar olsa da hemen hepsi birbirine benziyor ve parçaları da kolayca temin ediliyordu.

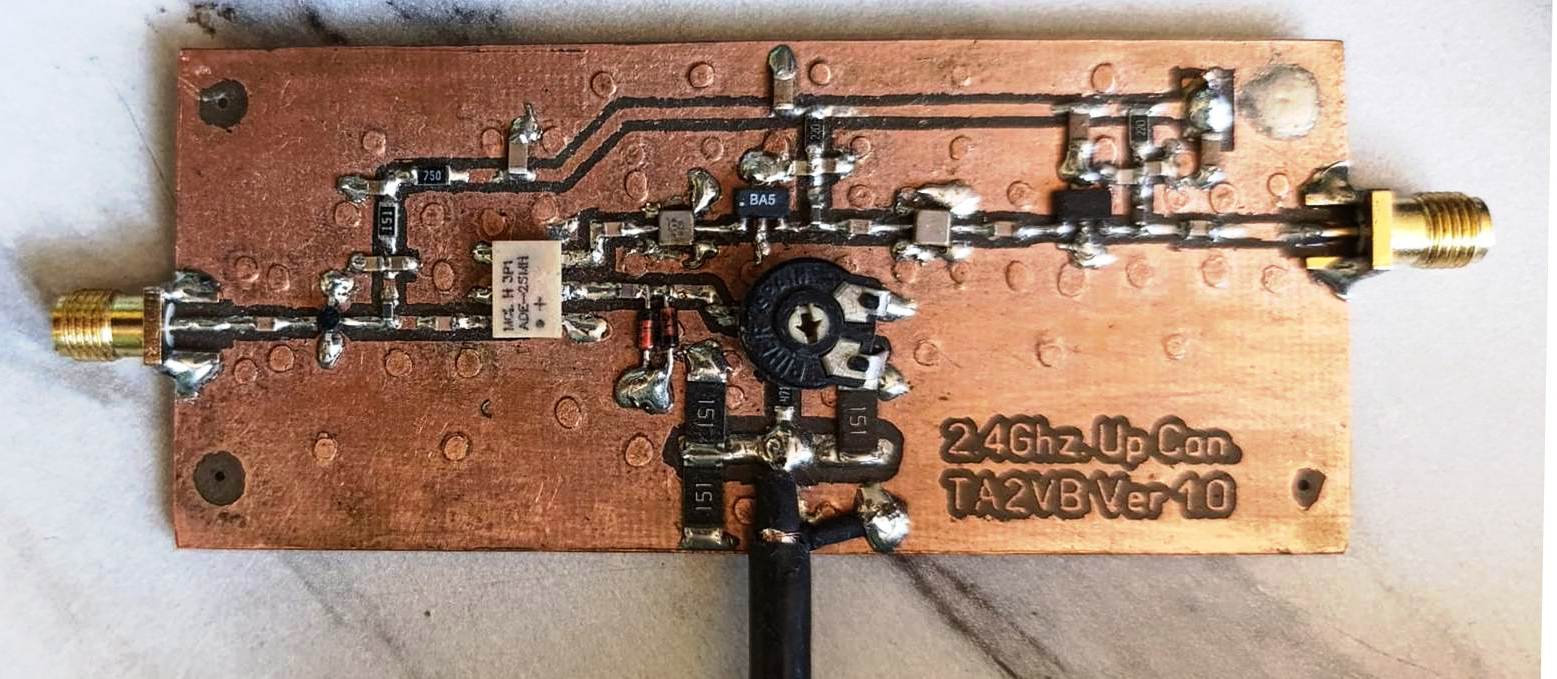

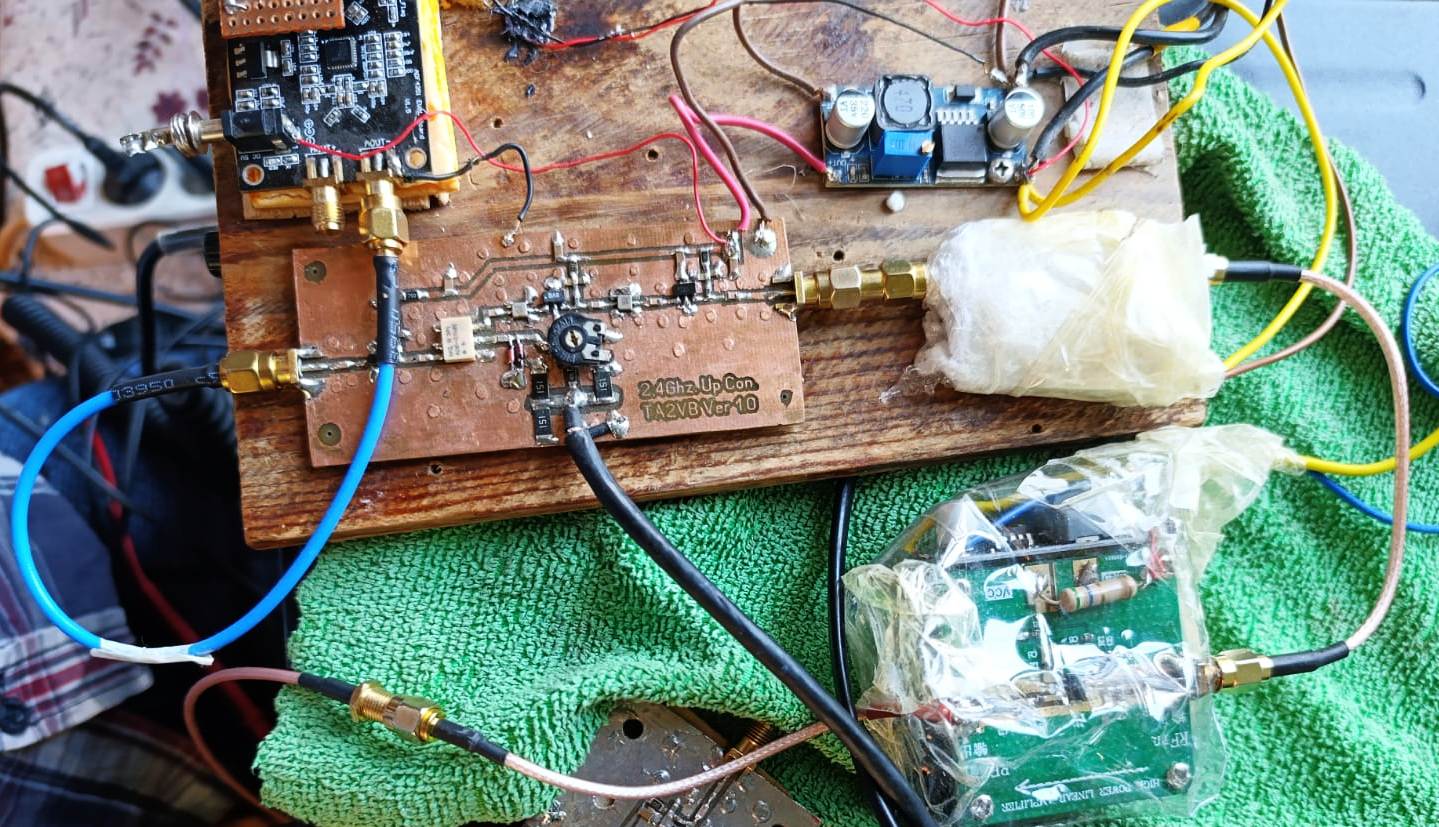

TA2VB tarafından gerçekleştirilen 2.4 GHz QO100 upconverter
Bir süre önce TA2VB Fazlı arkadaşımız Uyduya ulaşmak için kendi up Converterini yapmaya başlamış ve elindeki parçalarla UHF ve VHF IF girişlerinden karıştırmalı olarak uydudan sesini duyurmuştu. Fazlı Zaman içinde devreyi geliştirerek; 1W çıkış gücü ve 120 cm Parabol çanak antenle uyduya 9S seviyesinde erişim sağlıyor.
Fazlının 2.4 GHz UpConverter çalışması gruba ilham kaynağı olmuştur.
Gelelim Uyduya ulaşmak için yapılacak UPConverterin hikayesine:
777 Yeniden Atölye grubunun bir ZOOM söyleşinde ; Neden her isteyen arkadaşın kolayca alıp kullanabileceği ucuz bir upConverter yapmıyoruz teklifim neticesinde, zaten yapılmış benzerleri var biz de kendi devremizi yapalım denildi ve TA2APL Caner, TA7MVL Mevlüt ve TA2GY Cem heyecanla konuya ilgi gösterdiler, Elektronik ve yazılım tecrübesi olan Arkadaşımız TA7W/OH2UDS Barışın öncülüğünde ; TA2VB Fazlı nın da geçmişte faydalandığı devrelere benzeyen, kullanışlı yeni bir upconverter devre plaketini, TA7W/OH2UDS Barış ve gruptakiler hayata geçirdiler..

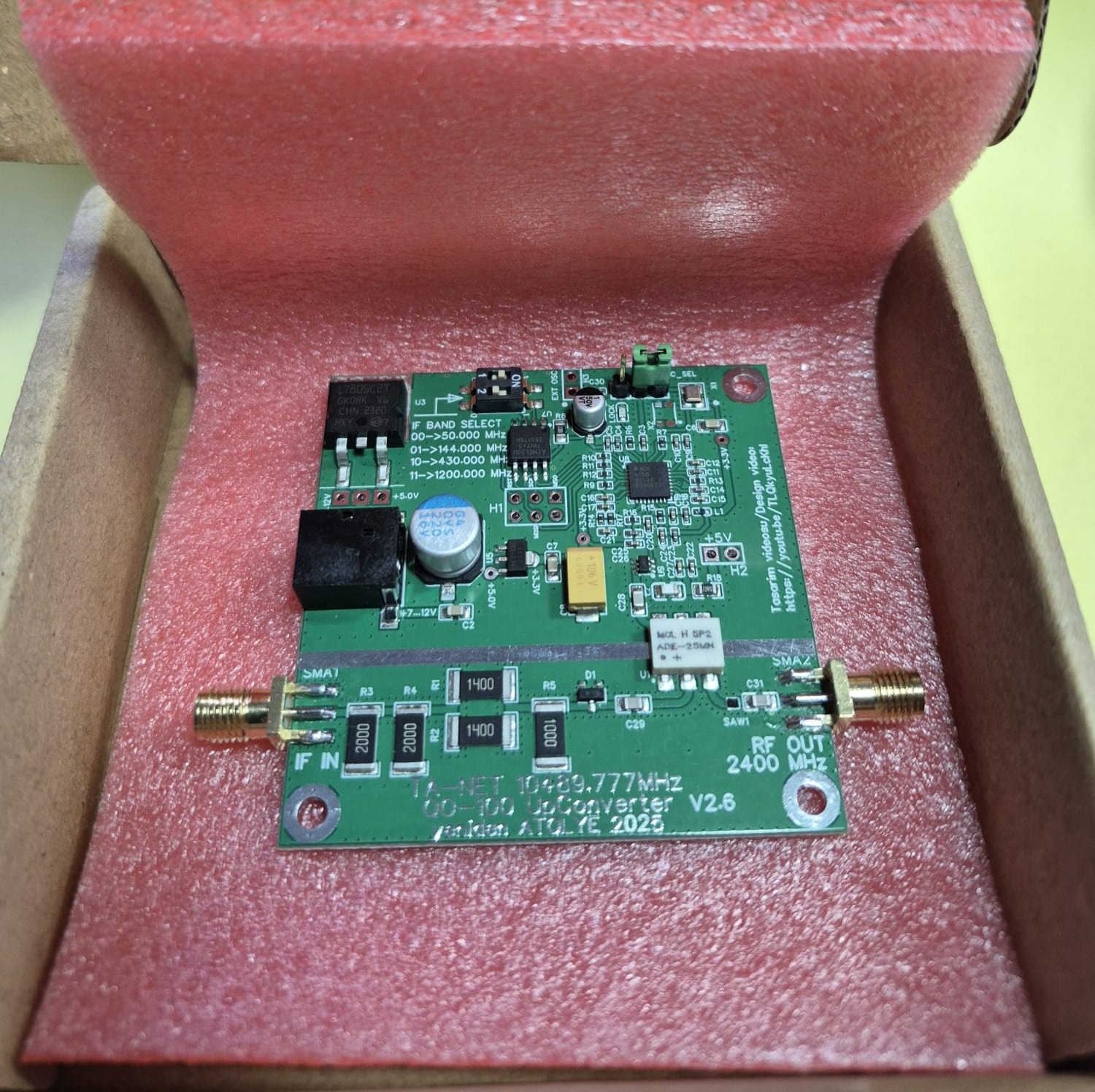

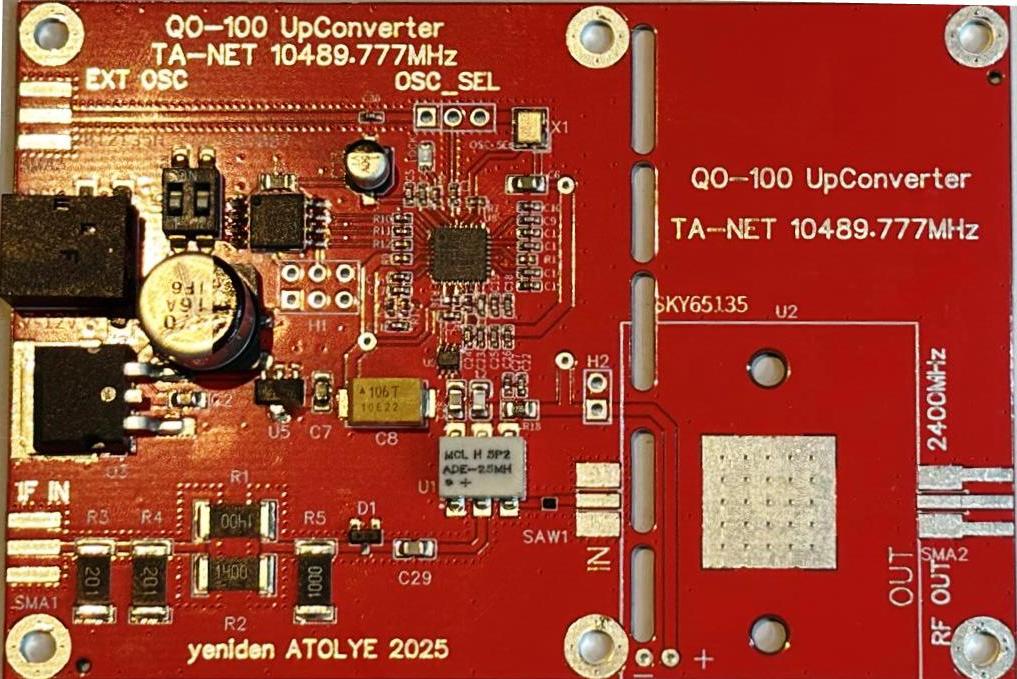

YenidenAtölye QO100 TA-NET UpKonverter

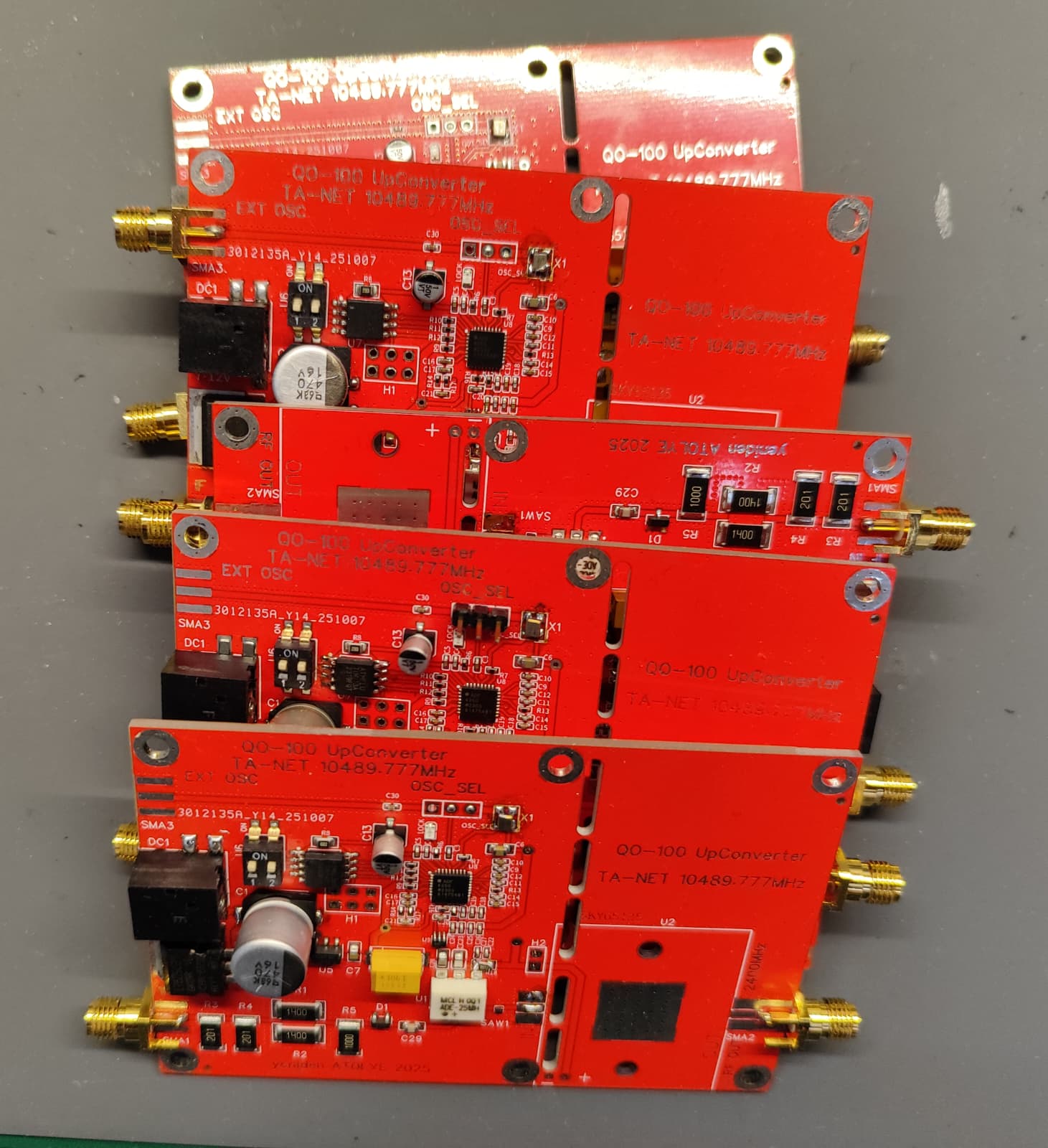

Proto tip olarak 5 Adet hazırlanan ve Çin de bastırılıp dizdirilen Up converterler, Yapılan testler ve mikroişlemci yazılımında biraz değişiklikle masa üstünde çalışır hale geldi.
Gelecek talepler doğrultusunda adetli olarak makul fiyatlarla TA amatörlerine kazandırarak, Türkiye nin hemen her bölgesinden yeni amatörleri yakında uyduda duyabileceğiz.
Devrenin özeti:
Hazırlanan Prototip 12 V ile beslenen ilk kartlarda; LO lokal osilatör ADF4350 ile oluşturulmuş PLL devresi, PLL devresini programlayan PIC devresi, 2 ayrı Voltaj regülatörlü besleme , PLL çıkış kuvvetlendirici, 2.4GHz ye yükseltme mixer parçası ve çıkışında da 2.4 GHz SMD filtreden oluşmaktadır.

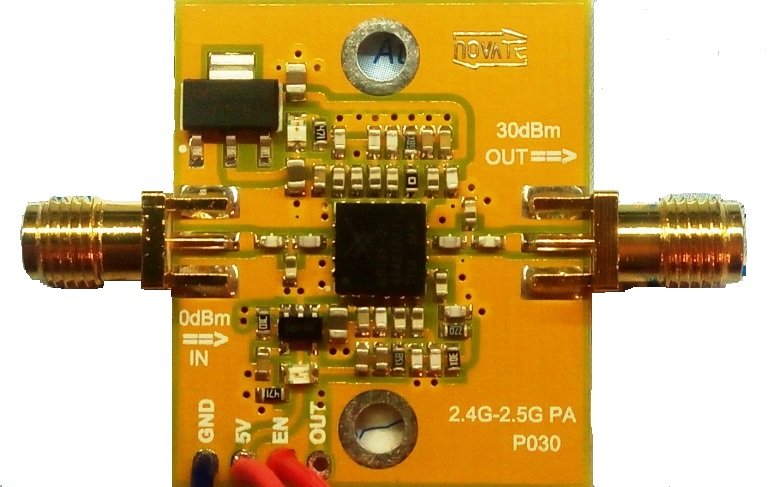

SKY65135

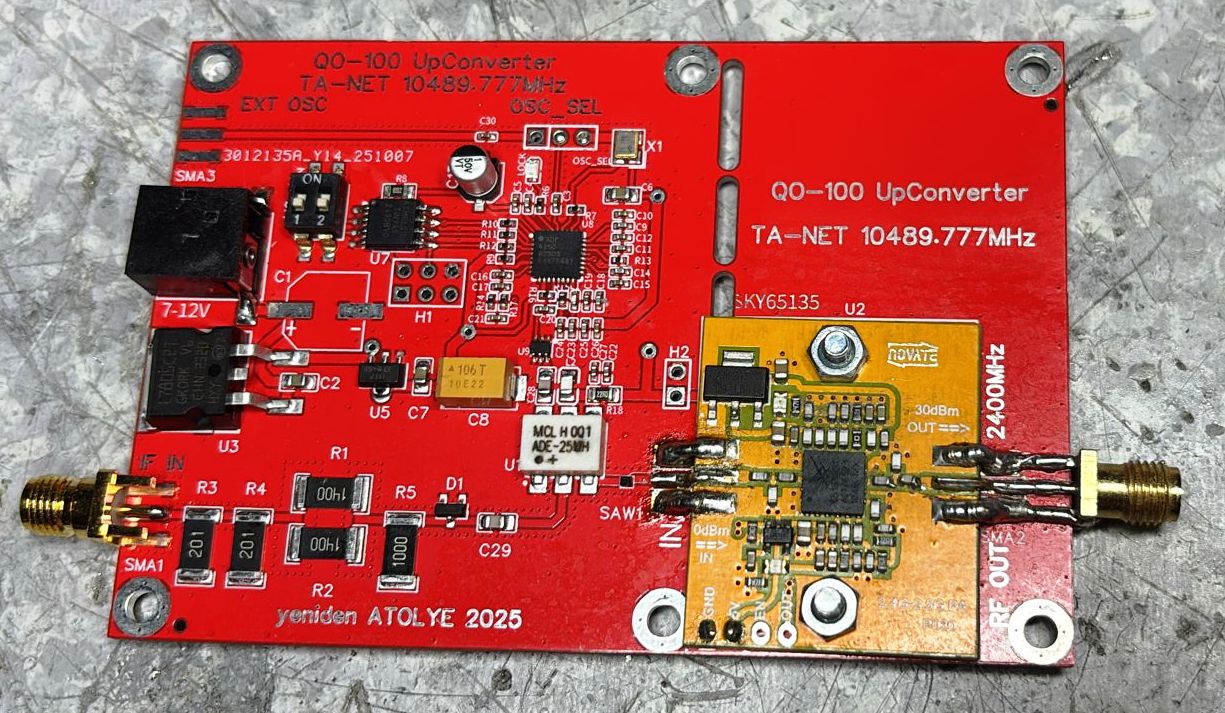

Filtre çıkışına ise isteğe bağlı SKY65135 olarak adlandırılan, hazır bir ön kuvvetlendirici de takılarak 0.5 W seviyesinde, 2.4 GHz frekansında RF gücü elde edilebilmektedir. ( Bu parça için plaketin üstünde yer bırakıldı )

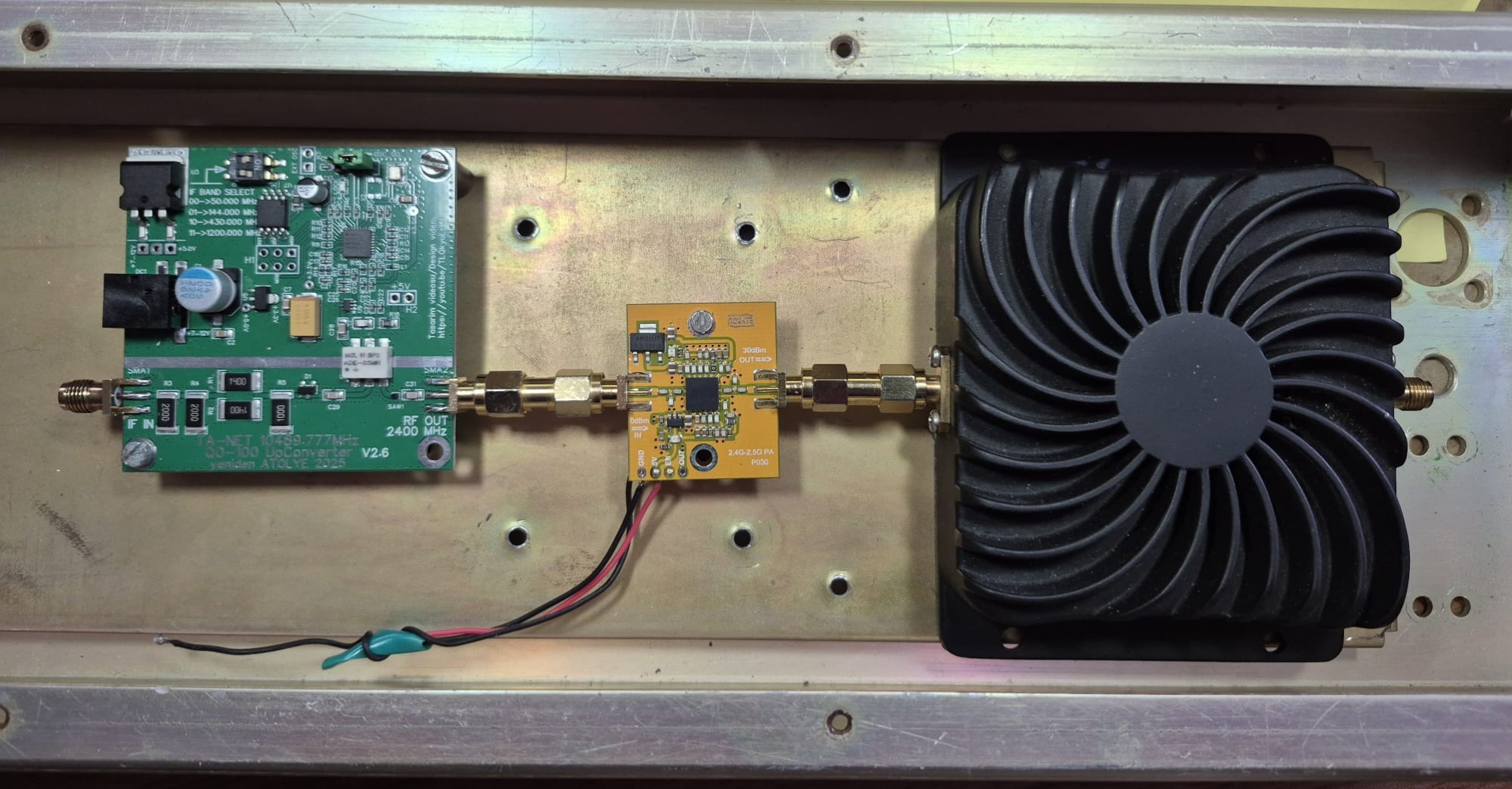

Bu sisteme istenirse sky dan sonra EDUP wifi kuvvetlendirici bağlanıp, 4 Watt güç elde edilerek; 70 – 80 cm lik Çanak yansıtıcılarla uyduda S9 kuvvetinden geri dönüş alınabilmektedir.( Bu değerler az kayıpla antene ulaşılması ile sağlanır)
Bazı 2.4 GHz çıkış güç katları girişten çok az sürülmeye ihtiyaç duyabilmektedir ve bu devrenin sadece mikser çıkışı yeterli gelmektedir.
Ayrıca ADF4350 li PLL devresinde 25 MHz kararlı TCXO osilatör kullanıldı.
25 MHz TCXO kararlı osilatör istendiğinde LNB de kullanılarak, frekansının sabitesi arttırılmış olacaktır.
Bazı UP-DWN Transverterlerde LNB kristal osilatörü sökülerek, dahili 25 MHz kararlı TCXO osilatörlerden yararlanılmaktadır.
Hazırlanan proto tip UPConverter baz alınarak ileride farklı konfigürasyonlar da yapılabilecektir.
LO Osilatör 4 farklı anahtarlama ile, 28 MHz, 50 MHz, 144 MHz ve 433 MHz IF girilerek 2.4 GHz çıkış alınabilecektir.
Ayrıca 1200 MHz olan cihazlarla çalışmak için, 50 MHz, 144 MHz, 433 MHz ve 1200 MHz LO osilatörlü kart da yazılımla mümkündür.
Bütün bunlar ne ifade ediyor:
Sadece SKY65135 devresi ile (0.5W) 100 cm çanak antenle uyduya çok anlaşılır makul bir seviyede ulaşılabilir.
Ayrıca 8W EDUP ile uyduya erişim yukarıda yazıldığı gibi, çok daha kuvvetli olarak sağlanabilir.
( 8 Watlık EDUP yaklaşık 4 Watt üretir)

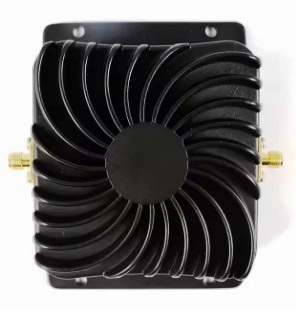

EDUP EEB3
Alıcı dinleme Konusu:
Alıcı Dinleme ise tercihe bağlı olarak SDR alıcılardan, LNB lere modifiye edip 25.78 MHz kristal takılarak, 433 MHz UHF den veya internet imkanı varsa WEB SDR ler den dinlenerek yapılabilir.
DWN Converter de farklı frekanslardan IF çıkışlı prototip olarak hazırlanıp, test edilerek TA Amatörlerinin tercihine sunulacaktır.
Sonuç:
Önemli olan, Türkiyenin her bölge ve şehrinden yeterince Amatör TA istasyonunun Uydu imkanlarından yararlanabilmesi ve Amatör haberleşmenin yanında; İhtiyaç halinde olağanüstü hallerde Haberleşmeye katkı sağlamasıdır.
Teknoloji ve imkanlar çok gelişmiş olsa da, Amatör haberleşmeye halen ihtiyaç olduğu görülmüştür.
Yukarıda çalışmaya emeği geçenlere, Zoom toplantılarına katılıp sözlü destekleri ile katkıda bulunan;
TA1NSG Enes, TA1SPM Sertac , TA2IB Omer, TA2KMC Murat a teşekkürler.
QO100: Qatar tarafından finanse edilen, Alman Amatörler tarafından tasarlanan, Linear ve Dijital Transponderli Amatör uydu platformu. Qatar Hailsat TV yayın uydusunun üzerine eklenmiştir.
UP CONVERTER: LO yardımıyle giriş Frekansını yukarı frekanslara yükselten devre.
LO: Lokal osilatör (LO + IF = 2400 MHz) ( LO – IF= 2400 MHz)
IF: Miksere LO ile girilen 28, 50, 144, 433 MHz karıştırma Frekansları.
TCXO: Isı ile frekansı kontrol edilen Kristal osilatör.
WEB SDR: Amatör QO100 uydusunu dinleyerek internet ortamından uydudaki istasyonları yayınlayan,
uyduyu monitor etmemizi sağlayan WEB siteleri.
ADF4350-51: PLL Entegre.
SKY65135: 2.4 GHz de önkuvvetlendirici olarak kullanılan ve internette satılan ara sürücü.
EDUP: 8 ve 4 watt güç üreten modelleri olan ve internette satılan Wİ-Fİ Kuvvetlendirici devre.
TA777: QO100 uydusunun 10489.777 MHz Frekansını kullanan Amatör Telsizci topluluğu.
Upconverter Zoom çalışmalarından:
TA1D Kadri Mehmet Başak
